Sistema de gestión fotovoltaica
La solución inteligente para el autoconsumo colectivo
GestaGrid 200-W es un sistema electrónico avanzado diseñado para gestionar de forma eficiente instalaciones de autoconsumo colectivo, utilizando la red de distribución eléctrica y/o red interior.
Permite optimizar el uso de la energía generada por instalaciones fotovoltaicas y coordinar puntos de consumo —con o sin almacenamiento en baterías— bajo dos modalidades:
✔ Compensación de excedentes
✔ Vertido cero
Gracias a su inteligencia dinámica, GestaGrid 200-W toma decisiones en tiempo real considerando los precios del mercado eléctrico y las tarifas aplicadas, maximizando el autoconsumo y reduciendo costes energéticos.
Ideal para comunidades, empresas y entidades públicas o privadas que buscan eficiencia, sostenibilidad y ahorro en sus sistemas de autoconsumo.
Descripción funcional

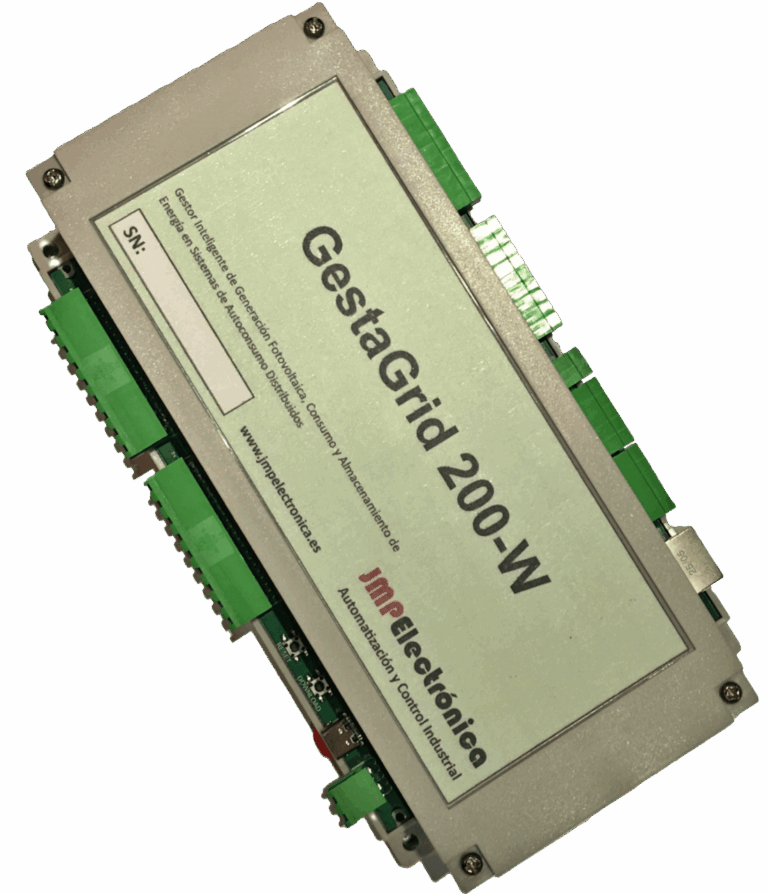

¿Qué es GestaGrid 200-W?
Es un equipo electrónico avanzado que gestiona de forma automática y eficiente la energía generada y consumida en instalaciones de autoconsumo colectivo, tanto en red de distribución como en red interior.
Recibe y procesa datos de telemetría en tiempo real sobre:
- Energía fotovoltaica generada
- Energía consumida
- Energía almacenada y vertida
Funciona en un radio de hasta 2 km y está diseñado para instalaciones con un único titular (público o privado) acogido a autoconsumo con excedentes, asegurando que el balance de energía vertida sea mínimo y el autoconsumo supere el 80% requerido.
Coordinación total de generación, consumo y almacenamiento
Gestiona dinámicamente múltiples plantas solares, puntos de consumo y sistemas de baterías.
Permite el control y la compensación de excedentes entre todos los elementos del sistema, siempre que estén bajo la misma comercializadora.
Incluye un algoritmo inteligente que ajusta la operación en función de las tarifas horarias de energía y las previsiones de consumo y generación.
Arquitectura inteligente distribuida
El sistema está compuesto por:
Un equipo GestaGrid 200-W Master, que toma decisiones centrales.

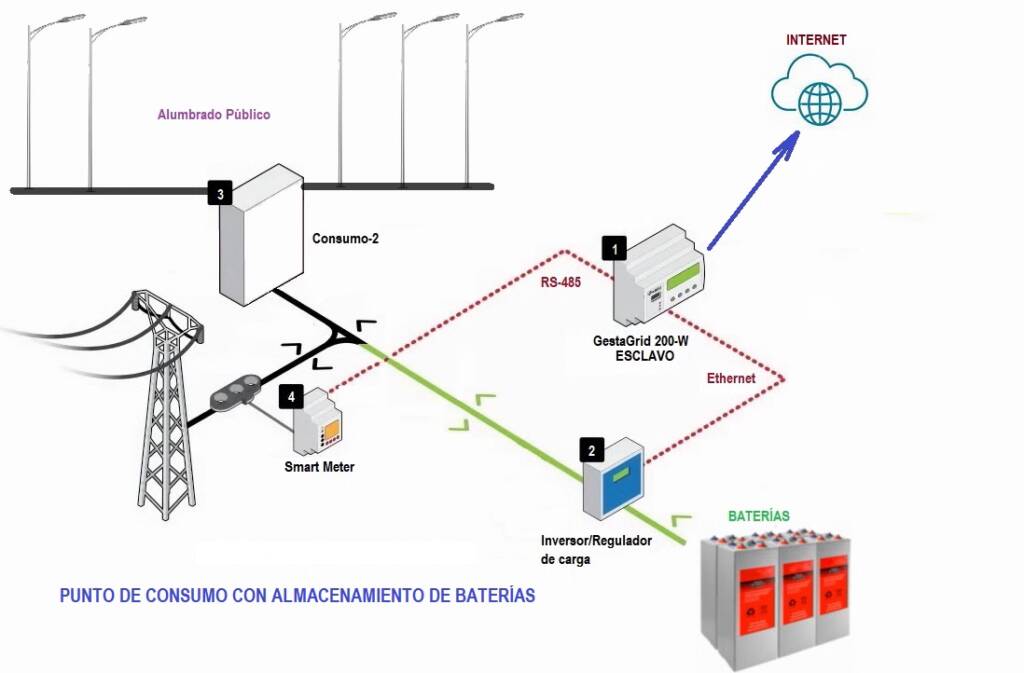

Varios GestaGrid 200-W esclavos, instalados en los puntos de consumo o almacenamiento.
Coordinan y modulan la producción, el consumo y los flujos de carga/descarga de baterías, formando un «pool energético» eficiente y flexible.
Conectividad total y monitorización en tiempo real
Todos los equipos GestaGrid 200-W, tanto el maestro como los esclavos, están interconectados mediante redes de comunicación locales y/o internet, formando un sistema coordinado y sincronizado.
Además, se conectan localmente a Smart Meters (medidores de energía) ubicados en los puntos frontera con la red de distribución eléctrica.
Esto permite monitorear el flujo de energía en tiempo real, optimizando cada decisión de generación, consumo o almacenamiento.
Integración con inversores y control dinámico del sistema
GestaGrid 200-W se comunica directamente con inversores y controladores mediante Ethernet o RS-485, tanto en los puntos de generación como en los de consumo.
Esto le permite:
- Adaptar las condiciones de funcionamiento de todos los dispositivos en tiempo real
- Alcanzar el máximo nivel de autoconsumo posible
- Gestionar el intercambio de energía a través de la red de distribución

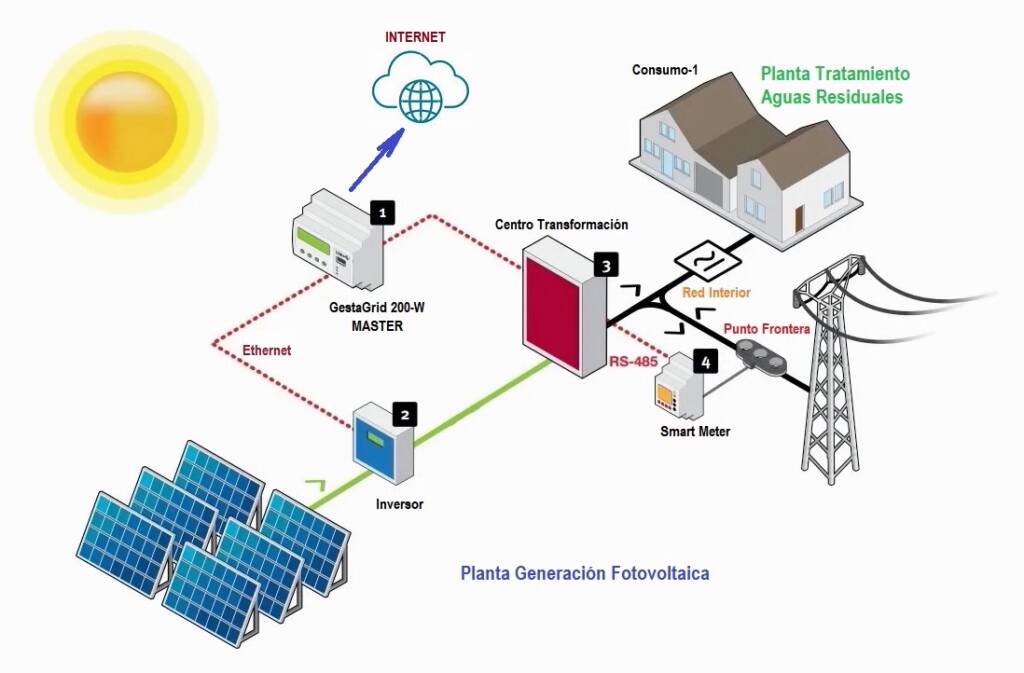

Modelo de sistema distribuido con autoconsumo colectivo
El sistema GestaGrid 200-W es ideal para instalaciones deslocalizadas que combinan generación fotovoltaica con múltiples puntos de consumo y/o almacenamiento, en modalidad de autoconsumo con excedentes.
¿Interesado en este sistema?
Contáctanos para más información técnica, precios o adaptaciones para tu explotación agrícola o ganadera.
Características técnicas
| GestaGrid 200-W Master/Slave | |
|---|---|
| Tensión Alimentación | 12 ~ 28 Vdc, tensión nominal de funcionamiento 24Vdc |
| Consumo Corriente | Máximo 120mA @ 24Vdc |
| Temperatura Operativa Funcionamiento | -20ºC ~ +85 ºC |
| Temperatura de Almacenamiento | -20 ºC ~ +85 ºC |
| Procesador | STM32F7xx ARM Cortex-M7 32-bits RISC |
| Comunicaciones RS-485 | 4 puertos RS-485. Protocolo comunicaciones MODBUS. Velocidad com. 1.200 ~ 230.400 bps. |
| Comunicaciones Ethernet | 1 puerto Ethernet 10/100 Mbps |
| Salidas Digitales | 4 salidas aislada mediante Solid State Relay. Imax < 120 mA @ 24v. |
| Entradas Digitales | 4 entradas aisladas galvánicamente mediante optoacoplador. 10v < Vin < 24v. Iin < 5mA. |
| Caja | Plástico ABS 2mm. Dimensiones: 160 x 90 x 60 mm (Largo x Ancho x Profundidad). |
| Interface de Conexión | Regletas de conexiones enchufables 5.08mm. |
| Fijación / Colocación | Carril DIN estándar. |
